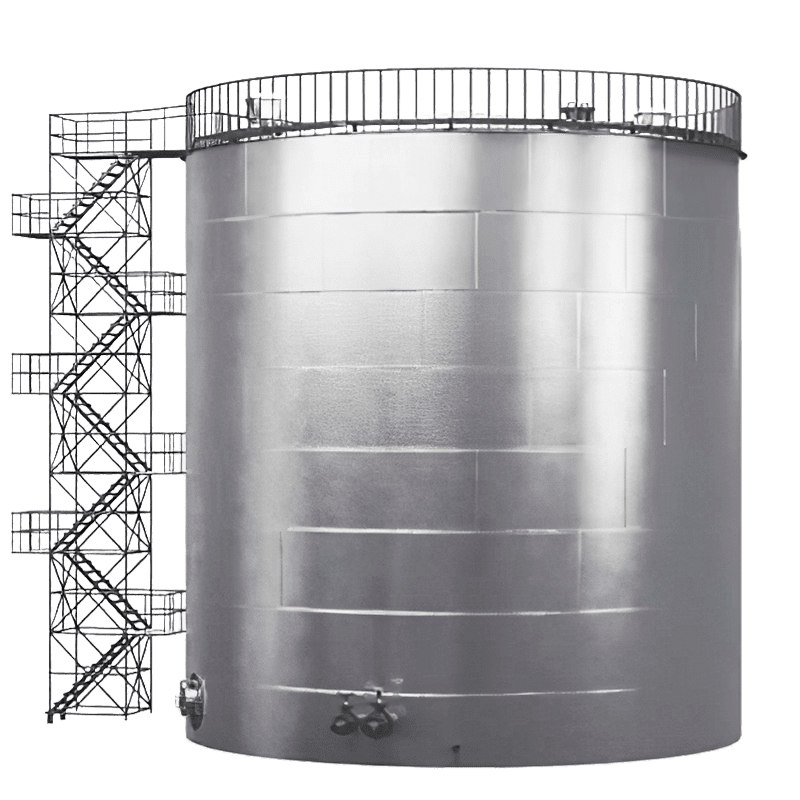

ПРОИЗВОДСТВО РЕЗЕРВУАРОВ ВЕРТИКАЛЬНЫХ СТАЛЬНЫХ (РВС)

Резервуары вертикальные стальные применяются для хранения нефтепродуктов, химических жидкостей, пищевых продуктов и других агрессивных и неагрессивных сред. Они являются необходимым элементом технологической цепочки многих отраслей промышленности: нефтехимической, пищевой, газовой, металлургической и др. Наибольшее их распространение получило в нефтехимической промышленности, являясь составной частью резервуарных парков, нефтеналивных терминалов на предприятиях добычи, переработки и хранения нефти.

В зависимости от эксплуатационных условий и объема выделяются следующие классы:

• I класс - особо опасные резервуары более 10000 м3, РВС более 5000 м3, которые располагаются в черте города или по берегам водоемов;
• II класс - РВС повышенной опасности 5000-10000 м3;
• III класс - опасные резервуары до 5000 м3.

Для соблюдения мер пожарной и экологической безопасности они должны иметь крышу или понтон для предотвращения испарения легковоспламеняющихся нефтепродуктов и, соответственно, попадания вредных веществ в окружающий воздух.

ПО КОНСТРУКЦИИ И УСЛОВИЯМ ЭКСПЛУАТАЦИИ СУЩЕСТВУЮТ РВС:

• со стационарной крышей, работающие под избыточным давлением 0,002 МПа и вакуумом 0,001 МПа;
• со стационарной крышей, работающие при повышенном давлении 0,069 МПа;
• с понтоном или плавающей крышей, работающие без давления и вакуума.

НИКОЙЛСЕРВИС производит вертикальные цилиндрические резервуары для хранения нефтепродуктов объемом до 50000 м3 с понтоном, плавающей или стационарной крышей.

ТИПЫ РЕЗЕРВУАРОВ ВЕРТИКАЛЬНЫХ СТАЛЬНЫХ РВС:

Выбор типа цилиндрического резервуара производится на этапе его проектирования в зависимости от хранимого продукта, особенностей технологического процесса предприятия и характеристик площадки, где он будет установлен.

Различают 4 основных типа вертикальных цилиндрических резервуаров:

• РВС – резервуар вертикальный стальной со стационарной крышей без понтона.
• РВСП – резервуар вертикальный стальной со стационарной крышей и понтоном.
• РВСПк – резервуар вертикальный стальной с плавающей крышей.
• Резервуары с защитной стенкой («стакан в стакане»).

РЕЗЕРВУАР ВЕРТИКАЛЬНЫЙ СТАЛЬНОЙ СО СТАЦИОНАРНОЙ КРЫШЕЙ БЕЗ ПОНТОНА (РВС).

Используются для хранения продуктов с относительно низкой летучестью (с давлением насыщенных паров не более 26,6 кПа) и температурой воспламенения более 610С. Наиболее часто в таких цилиндрических резервуарах складируют мазут, дизельное топливо, бытовой керосин, битум, гудрон, масла (в том числе пищевые) и воду. Также резервуары стальные вертикальные цилиндрические со стационарной крышей без понтона могут применяться для хранения более летучих (с ДНП до 93,3 кПа) и легко воспламеняемых продуктов. В таких случаях резервуар РВС оборудуется газовой обвязкой или установкой улавливания легких фракций.

ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ РЕЗЕРВУАРЫ СО СТАЦИОНАРНОЙ КРЫШЕЙ И ПОНТОНОМ (РВСП).

Используются для хранения продуктов с давлением насыщенных паров в пределах 26,6 – 93,3 кПа и температурой воспламенения менее 610С. Наиболее часто в них складируются нефти, бензины, керосины, реактивное топливо. Понтон представляет собой жесткое газонепроницаемое плавающее покрытие в форме диска, помещаемое на зеркало продукта внутри цилиндрического резервуара так, чтобы было закрыто не менее 90% его площади. Кольцевой зазор между понтоном и стенкой резервуара герметизируется специальным уплотняющим затвором. Понтон служит для снижения скорости насыщения газовоздушного пространства резервуара вертикального парами хранимого продукта.

РЕЗЕРВУАР ВЕРТИКАЛЬНЫЙ СТАЛЬНОЙ С ПЛАВАЮЩЕЙ КРЫШЕЙ (РВСПК).

Данная конструкция резервуара предполагает использование кровли, располагаемой на поверхности хранимого продукта с полным контактом. Плавучесть кровли достигается за счет применения герметичных отсеков или коробов. В опорожненном вертикальном цилиндрическом резервуаре крыша располагается на специальных опорах, смонтированных на днище. Исключение вращения плавающей крыши резервуара достигается использованием направляющих труб. Недостаток плавающей крыши – возможность загрязнения хранимого продукта вследствие осадков. Также бывают случаи примерзание уплотняющего затвора крыши к стенке. Преимущества такой конструкции кровли в снижении потерь продукта от испарения.

ЦИЛИНДРИЧЕСКИЕ РЕЗЕРВУАРЫ С ЗАЩИТНОЙ СТЕНКОЙ («СТАКАН В СТАКАНЕ»).

Данная конструкция резервуара вертикального используется на производственных площадках, где нет возможности устройства обваловки резервуарного парка. Также цилиндрические резервуары с защитной стенкой строятся вблизи водоемов и жилых поселений для обеспечения безопасности окружающей среды и населения. Защитная стенка монтируется с целью исключить разлив продукта при разгерметизации рабочего резервуара.
НИКОЙЛСЕРВИС производит резервуары РВС в соответствии с ТУ-5265-002-694784422013 и имеет необходимые Сертификаты соответствия.

Мы производим РВС любого класса опасности и любой конструкции.
Для производства используется листовая сталь различных марок в зависимости от химических характеристик хранимого продукта и от климатических условий на объекте эксплуатации:
- Ст3сп - для климатических зон с минимальной температурой -40°С
- 09Г2С - для климатических зон с температурой окружающей среды ниже -40°С
- 12Х18Н10Т - для хранения пищевых продуктов, воды или кислот, обладает высокой коррозионной устойчивостью

КОНСТРУКЦИЯ РЕЗЕРВУАРА ВЕРТИКАЛЬНОГО СТАЛЬНОГО

ДНИЩЕ РЕЗЕРВУАРА ВЕРТИКАЛЬНОГО СТАЛЬНОГО

Для производства днищ резервуаров вертикальных типа РВС применяется сталь толщиной не менее 4 мм. В емкостях малого объема (до 1000 м³ включительно) днище, как правило, выполняется плоской формы. Для РВС объемом от 1000 м³ днище резервуара изготавливается с уклоном от центра или в центр. Уклон делается в отношении 1 к 100. Наиболее распространенное - это коническое основание с уклоном от центра, т.к. это помогает избегать отложений донного осадка. На днище резервуаров РВС объемом больше 1000 м³ устанавливается кольцевая окрайка.  Толщина стали для окрайки – от 6 мм и больше в зависимости от толщины нижнего пояса РВС. Зависимость показана в таблице:

Толщина нижнего пояса резервуара	Минимальная толщина кольцевой окрайки
до 7 мм (включительно)	6 мм
8 мм – 11 мм (включительно)	7 мм
12 мм – 16 мм (включительно)	9 мм
17 мм – 20 мм (включительно)	12 мм
20 мм – 26 мм (включительно)	14 мм
26 мм и выше	16 мм

Днище резервуара также часто оборудуется зумпфами зачистки. Они предназначены для отвода подтоварной воды, различных отложений и загрязнений и устанавливаются в специально подготовленном приямке. Если уклон днища к центру, зумпф зачистки располагается в центре днища; если уклон от центра (или при плоской конструкции днища) – зумпф располагается рядом со стенкой на расстоянии 600 мм и выше. Существует два типа зумпфов: круглый и лотковый.

СТЕНКА РЕЗЕРВУАРА ВЕРТИКАЛЬНОГО СТАЛЬНОГО

Стенка представляет собой стальное полотнище, сваренное из листового металлопроката в несколько поясов. Методом рулонирования стенка готовится на заводе в форме прямоугольного полотнища, сваренного из листового металлопроката 1,5х6 м. Вертикальные стыки листов имеют разбежку, а продольные швы готовятся с разделкой для зубчатого монтажного шва. На полотнище оставляется технологический припуск до 300 мм, из которого и вырезается зубчатый монтажный стык. Для стенок полистовой сборки применяются прокат шириной от 1,8 м до 3 м и длиной до 12 метров. Обработка кромок листов осуществляется механическим способом (фрезерованием) или плазменной резкой на машинах с программным управлением. Вальцовка листов производится на 3- или 4-валковых листогибочных машинах.
Толщины поясов стенки определяются на этапе проектирования вертикального цилиндрического резервуара для обеспечения прочности всей конструкции.  Расчетные толщины поясов стенки могут включать припуск (запас) на коррозию. ГОСТом 52910-2008 предусмотрены минимальные конструктивные толщины листов стенки резервуаров вертикальных стальных РВС в зависимости от его диаметра:

Диаметр резервуара	Толщина листов стенки, минимум
до 16 м (включительно)	5 мм
16 м – 25 м (включительно)	6 мм
25 м- 40 м (включительно)	8 мм
40 м – 65 м (включительно)	10 мм
65 м и выше	12 мм

ЛЮКИ – ЛАЗЫ И ПАТРУБКИ В СТЕНКЕ РЕЗЕРВУАРА РВС

Для расположения в стенке вертикального цилиндрического резервуара люков и патрубков предусматриваются специальные отверстия, которые оснащаются усиливающей накладкой по окружности устанавливаемого изделия (при установке изделий с условным проходом больше 70 мм). Во всех резервуарах типа РВС предусмотрено расположение люка-лаза в первом поясе стенки. Резервуары вертикальные с плавающей крышей РВСПк и с понтоном РВСП оснащаются дополнительным люком-лазом для выхода на понтон или крышу.

РЕБРА ЖЕСТКОСТИ

Вверху стенки цилиндрического резервуара располагается основное кольцевое ребро жесткости. У резервуаров РВСПк с плавающей крышей ребра жесткости устанавливаются на внешней стороне стенки ниже верхнего края на 1,1 м – 1,25 м. Кольцевое ребро жесткости помимо функции усиления конструкции резервуара выполняет роль площадки обслуживания.

СТАЦИОНАРНЫЕ КРЫШИ ВЕРТИКАЛЬНЫХ СТАЛЬНЫХ РЕЗЕРВУАРОВ

В зависимости от типоразмера и прочих специфических особенностей в вертикальных цилиндрических резервуарах применяются стационарные крыши, которые делятся на бескаркасные (самонесущие) и каркасные крыши конической и сферической форм, а также плавающие крыши. Крыши применяются для предотвращения загрязнения воздуха легковоспламеняющимися испарениями.
Бескаркасные крыши - это лист настила конической или сферической формы в зависимости от объема. Конические бескаркасные крыши устанавливаются при объеме от 100 м3 до 1000 м3, а сферические от 1000 м3 - до 5000 м3.
Каркасные конические крыши - это несущая металлическая конструкция, которая крепится к обечайке, и настил, свободно опирающийся на каркас. Они обладают большей сопротивляемостью к высоким динамическим нагрузкам и используются при объеме от 1000 м3 до 5000 м3. Они изготавливаются во взрывозащищенном исполнении, так как могут выполнять функцию аварийного клапана в случае повышения давления: вместо серьезного разрушения и деформации отрывается настил в месте приварки каркаса, т.к. сам настил не крепится к корпусу. Таким образом обеспечивается целостность.
Каркасные сферические крыши применяются на вертикальных стальных резервуарах большего объема от 5000 м3, но не более 50 м в диаметре. Также изготавливаются во взрывозащищенном исполнении, так как могут выполнять функцию аварийного клапана в случае повышения давления: вместо серьезного разрушения и деформации настил отрывается от стенки. Таким образом обеспечивается целостность.
Плавающие крыши применяются при максимальной снеговой нагрузке не более 1,5 кПа и специально монтируются с пригрузом центральной части для уклона к центру, что не дает попасть рабочему продукту на поверхность.
Плавающие крыши бывают однодечными и двудечными. Однодечная конструкция имеет эксплуатационные ограничения: они устанавливаются на корпус с диаметром до 50 м с максимальной ветровой нагрузкой 100 км/ч. Двудечная является усиленным вариантом, который обладает большей плавучестью.

ПОНТОНЫ ДЛЯ ВЕРТИКАЛЬНЫХ СТАЛЬНЫХ РЕЗЕРВУАРОВ

Они используются совместно со стационарным настилом. Понтон - это жесткий диск, сделанный из стали или алюминия. Он должен закрывать не менее 90% поверхности и быть обязательно газонепроницаемыми, что предотвращает потери рабочей среды.

КЛАССИФИКАЦИИ РЕЗЕРВУАРОВ ДЛЯ НЕФТЕПРОДУКТОВ

Сводная таблица технических характеристик резервуаров вертикальных стальных РВС

Объем, м3	100	200	300	400	500	700	1000	2000	3000	5000		10000		20000	30000	50000
Внутренний диаметр стенки, мм	4730	6630	7580	8530	8530	10430	10430	15180	18980	22800	20920	34200	28500	39900	45600	60700
Высота стенки, мм	6000	6000	7500	7500	9000	9000	12000	12000	12000	12000	15000	12000	17880	18000	18000	18000
Кол-во поясов, шт.	4	4	5	5	6	6	8	8	8	8	10	8	12	12	9	8
Толщина верхнего пояса, мм	5	5	5	5	5	5	5	5	6	6	7	8	8	12	12	11
Толщина нижнего пояса, мм	5	5	5	5	5	5	6	6	8	10	12	10	13	18	22	25
Толщина центральной части, мм	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	8
Толщина окраек, мм	-	-	-	-	-	-	-	6	7	8	10	8	12	14	16	16
Толщина настила, мм	4	4	5	5	5	5	6	4	4	4	4	4	4	5	5	5
Стенка	3638	5094	7277	8187	9824	12007	16410	25581	36385	48426	62930	86450	126243	261122	299500	409480
Днище	757	1467	1909	2409	2409	3582	3584	8205	12903	19052	17577	40756	33206	62606	102400	220649
Крыша	767	1549	2715	2882	2882	4726	5379	12380	19350	31700	25340	78619	51611	110000	136200	325047
Лестница	950	950	950	950	950	1200	1200	1200	1200	1200	1200	1200	2300	5100	1830	20600
Площадки на крыше	788	1104	1263	1421	1421	1737	1737	2257	3159	3795	3483	5692	5600	6642	8500	10102
Комплектующие	1162	1162	1162	1442	1442	1772	1772	1772	1772	2512	4238	4631	4852	5294	5294	5294
Люки и патрубки	400	425	774	774	774	951	951	1077	1447	2460	2968	2986	2986	3561	6100	12384
Каркасы и упаковка	1100	1100	1100	1100	1300	1300	1700	3000	3400	5100	9600	10200	17550	24000	29600	52800
Всего	9562	12851	17150	19165	21002	27277	33433	55785	81359	113505	126792	230516	245835	477725	589424	1056356

*Габаритные размеры даны для справки и могут изменяться в зависимости от требований Заказчика

Металлоконструкции могут изготавливаться двумя способами: методом рулонирования или полистовой сборки.

ИЗГОТОВЛЕНИЕ ВЕРТИКАЛЬНЫХ РЕЗЕРВУАРОВ МЕТОДОМ РУЛОНИРОВАНИЯ

Способ рулонной сборки предусматривает заводское изготовление стальных заготовок для днищ, стенок и элементов кровли, их автоматическую или полуавтоматическую сварку, а затем монтаж на строительной площадке. Традиционно резервуары до 5000 м3 представляют собой один рулон, более 10000 м3 — четыре рулона.
На монтажной площадке происходит разворачивание рулонов: сначала рулон корпуса ставится в вертикальное положение на уже развернутое днище. Далее его разворачивают и фиксируют в проектное положение. Затем свариваются стыки и монтируется покрытие. Корпус с днищем соединяется двухслойной сваркой внутренних и наружных швов.
Снаружи поверхности могут покрываться теплоизоляционным слоем - обшивкой из алюминиевых или оцинкованных стальных листов толщиной 0,9 и 0,7 мм соответственно.
Методом рулонирования изготавливаются днища малого диаметра. При производстве больших резервуаров периферийная часть состоит из отдельных элементов, которые образуют пояс, а уже к нему крепится нижний пояс.

ИЗГОТОВЛЕНИЕ ВЕРТИКАЛЬНЫХ РЕЗЕРВУАРОВ МЕТОДОМ ПОЛИСТОВОЙ СБОРКИ

Этот способ представляет собой производство отдельных листов необходимой толщины и максимального размера 2500х10000 мм. Кромки обрабатываются на торцефрезерных или продольно-фрезерных станках и кромкофрезерными машинками. Далее стальные листы транспортируются на строительную площадку, где монтируются уже в готовую емкость.
