Резервуары горизонтальные стальные

ПРОИЗВОДСТВО РЕЗЕРВУАРОВ ГОРИЗОНТАЛЬНЫХ СТАЛЬНЫХ ( РГС )

Горизонтальные резервуары РГС применяются для технического оснащения нефтехранилищ, нефтебаз, на предприятиях нефтедобычи, нефтепереработки и других промышленных объектах. Они используются не только для хранения различных видов жидкостей, но и для измерения объема и выдачи хранимой среды. В зависимости от типа внутреннего покрытия в них могут храниться светлые и темные нефтепродукты, различные ГСМ, топливо, химические растворы, а также пищевые продукты и вода; они также могут выполнять функцию пожарных резервуаров.

TOO SAMRUK KAZ производит резервуары стальные горизонтальные РГС для хранения и приема-раздачи жидкого сырья плотностью не более 1 т/м3 при температуре от –60°С до +90°С.

Как правило, горизонтальные резервуары используются для хранения жидкостей объемом до 100 кубометров. Для больших объемов складирования применяются вертикальные резервуары.

При соблюдении производителем требований к качеству РГС способен выдерживать внутренне давление до 0,07 МПа и сейсмические колебания до 7 баллов.

На резервуар стальной горизонтальный цена формируется исходя из толщин стенки, днища, крыши, марки стали, и его комплектации.

Горизонтальные цилиндрические резервуары производства НИКОЙЛСЕРВИС изготавливаются в соответствии с ГОСТ.Р.52630-2012 «Сосуды и аппараты стальные сварные», ГОСТ 17032-2010 “Резервуары стальные горизонтальные для нефтепродуктов”. Качество наших изделий подтверждено Разрешением на применение №РРС.00-047039 и Сертификатом соответствия №Росс.RU.АВ17.по1286.

TOO SAMRUK KAZ производит различные типы резервуаров горизонтальных стальных РГС. По пространственному расположению выделяют наземные резервуары РГСН и подземные резервуары РГСП. Также возможна установка на уровне грунта, когда корпус находится под землей, а технологические патрубки, горловина и люки – выше уровня грунта.

Конструктивно РГС бывают одностенными и двустенными, одно-, двух- и многокамерные (с перегородками) для одновременного хранения различных типов жидкостей.

Одностенные горизонтальные резервуары РГС / Двустенные резервуары РГС:

·         РГСн: резервуар горизонтальный стальной одностенный наземного расположения;

·         РГСДн: резервуар горизонтальный стальной двустенный наземного расположения;

·         РГСп: резервуар горизонтальный стальной одностенный подземного расположения;

·         РГСДп: резервуар горизонтальный стальной двустенный подземного расположения.

При изготовлении двустенного РГС пространство между стенками заполняется азотом или жидкостью. При этом заполняется все межстенное пространство, а резервуар оснащается системой его закрытой откачки.

Односекционные / двухсекционные / многосекционные резервуары РГС:

Все вышеперечисленные конструкции РГС могут исполняться с одной или несколькими камерами (секциями). Камеры образуются перегородками специальной конструкции внутри корпуса резервуара. Таким образом, резервуар РГС получается разделенным на два или несколько отсеков, в которых можно хранить жидкое сырье различных сортов. При изготовлении двухкамерных или многокамерных горизонтальных резервуаров мы гарантированно обеспечиваем герметизацию камер.

Резервуары РГС производятся с различными типами днищ: плоские - для РГС до 8 м3, конические - для объемов выше 8 м3. Для работы под высоким давлением применяется эллиптическая и сферическая форма.

Наша практика проектирования и изготовления показывает, что при избыточным давлении ниже 0,04 МПа лучше применять  мембранные днища в РГС объемом от 3 до 10 м3 и диаметром до 2,8 м. Коническая форма более выгодна для хранения нефтепродуктов в РГС от 25 до 75 м3 с диаметром до 3,25 м и с избыточным давлением до 0,05 МПа. Резервуары РГС больших объемов с цилиндрическими днищами и диаметром 3,25 м пригодны для различных жидкостей под избыточным давлением до 0,07 МПа.

Стандартная комплектация включает в себя технологические люки и горловины. По требованию Заказчика возможна установка дополнительного оборудования для долгой, надежной и безопасной эксплуатации – опоры, ложементы, сливо-заливные патрубки, смотровые площадки и лестницы, устройства подогрева (для вязких продуктов), средства измерения уровня жидкости, приборы сигнализации и другое навесное оборудование.

Наземные резервуары РГСн:

Резервуары горизонтальные стальные для нефтепродуктов и других жидкостей наземного расположения РГСн, как правило, исполняются из стали Ст3сп5, 09Г2С, “нержавеющих” или “пищевых” сталей.

В стандартную комплектацию РГСн входит люк-лаз, стальные ложементы и строповочные рымы.

Подземные горизонтальные резервуары РГСп:

Резервуары горизонтальные стальные подземные РГСп исполняются из стали Ст3сп5, легированной стали 09Г2С, нержавеющей стали или сталей, сертифицированных для хранения пищевых продуктов

В стандартную комплектацию подземного горизонтального резервуара входит технологический колодец, люк-лаз, стальные ложементы и строповочные рымы.

Также стандартный резервуар горизонтальный стальной подземный РГСп поставляется с антикоррозийным слоем резино-битумной мастики.

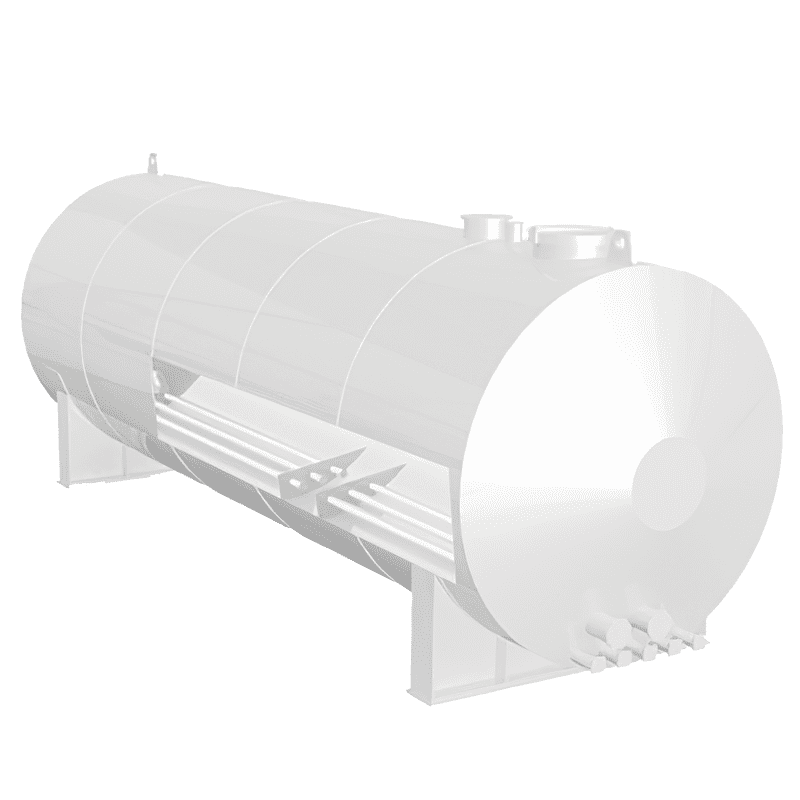

Конструкция резервуаров горизонтальных стальных цилиндрических РГС:

Элементы конструкции горизонтального цилиндрического резервуара РГС:

·         опорная часть,

·         стенка корпуса и узлы жесткости,

·         торцевые части корпуса (днища),

·         навесное оборудование.

Опорная часть исполняется в нескольких вариантах:

·         стальные опоры (опорные стойки);

·         опоры седловидные из железобетона;

·         основания из уплотненного песка с гидрофобным слоем.

Корпус РГС состоит из цилиндрической и торцевых частей. Цилиндрическую часть корпуса также принято называть стенкой, а торцевые части – днищами.

Цилиндрическая часть корпуса или стенка РГС состоит из определенного проектом количества обечаек, которые выполняются из металлопроката и в диаметре достигают 3,25 м. Толщины металлопроката определяют расчетами на устойчивость и прочность. Обечайки свариваются встык (монтажный шов при этом может быть выполнен внахлёст). Корпус РГС часто комплектуется кольцами жесткости.

Днища РГС бывают двух видов:

·         плоские днища (безреберные или ребристые) – применяются в РГС с избыточным давлением до 40 кПа;

·         конические днища – применяются в РГС с избыточным давлением от 40 кПа до 70 кПа.

Изделия снабжают заземлением, лестницами, люками-лазами, оборудованием приёма-раздачи, вентиляции и КИПиА. По необходимости оборудуют устройствами подогрева. Также по желанию заказчика  резервуары стальные горизонтальные подвергаются антикоррозийной защите и теплоизоляции.

В соответствие с ГОСТ Р 52630-2006:

Предприятие-изготовитель гарантирует соответствие оборудования требованиям ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные» при соблюдении условий хранения, транспортировки, монтажа и эксплуатации.

Гарантийный срок эксплуатации резервуаров стальных горизонтальных цилиндрических: 18 месяцев со дня ввода оборудования в эксплуатацию, но не более 24 месяцев после отгрузки Заказчику с завода.
